Quelle différence entre des fils et câbles électriques:
Fil électrique :
Un fil électrique sert à transporter de l’électricité.
Un fil électrique possède une âme, symbolisée par le matériau conducteur, qui peut être mono ou multibrin en fonction de sa section et de sa destination. L’âme est le plus souvent en cuivre mais peut également être en nickel. Elle est enrobée d’un isolant qui est le plus souvent en plastique.
Câble électrique :

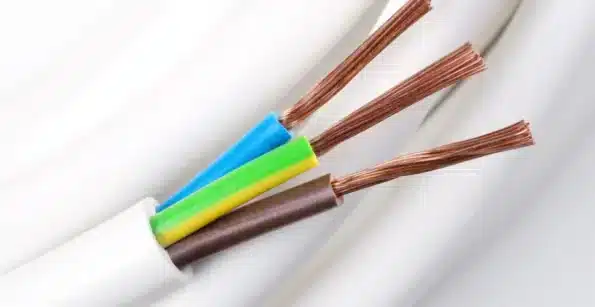

Un câble est un ensemble constitué de plusieurs fils électriques réunis dans une gaine protectrice en plastique.
Leur nombre comme leur diamètre est variable et fonction de l’usage du câble en question.
Quels critères pour déterminer la section et les couleurs des fils conducteurs ?
La section d’un fil électrique

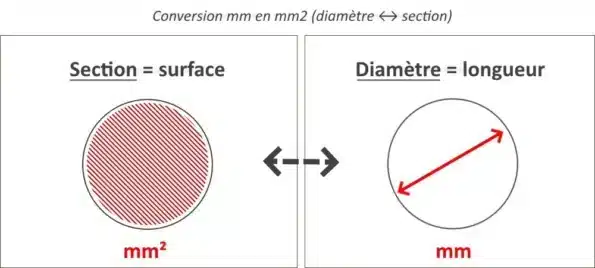

La section, régie par la norme NF C 15 – 100, est exprimée en mm². Elle est adaptée à l’intensité du courant exprimé en ampères (A). Pour faire simple, retenez que plus un fil électrique est de gros diamètre, plus l’intensité acceptée est élevée.
- 1.5 mm² : 10 A
- 2.5 mm² : 16 à 20 A
- 4 mm² : 25 A
- 6 mm² : 32 A.
Ces données de section sont représentatives de celles présentes dans l’habitat pour un courant alternatif monophasé 230 V. Des sections plus fortes sont nécessaires pour relier les compteurs électriques/disjoncteurs d’abonnés.
Dans tout circuit d’alimentation, la mise à la terre est effectuée par de la câblette tressée et dépourvue d’isolant ; elle est reliée à un piquet de terre.
Les 3 couleurs normalisés : rouge, bleu, vert/jaune
Chaque type de fil se présente sous différentes couleurs normalisées.

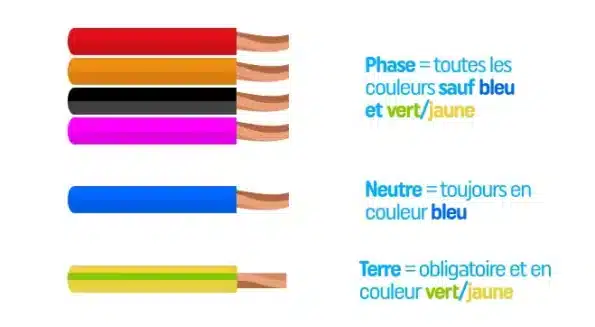

- Rouge : phase
- Bleu : neutre
- Vert/jaune : terre
La phase peut également être noire ou marron dans une installation mais jamais bleue ou vert/jaune.
Savoir décrypter les indications sur les câbles et les fils électriques:

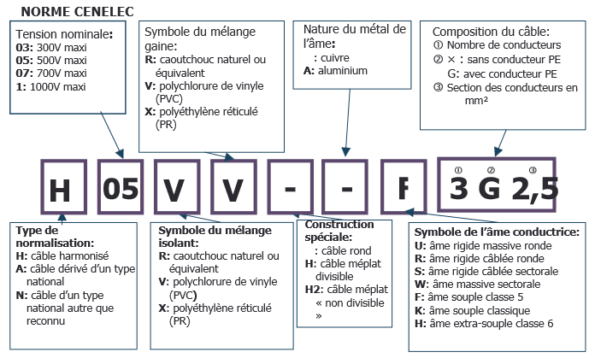

Le câblage de l’habitat, soit l’ensemble des installations fixes, est assuré par des fils et câbles électriques, conducteurs catégorisés par des lettres et des chiffres qui ont fonction de présenter leurs caractéristiques intrinsèques.
- 03 : tension admissible jusqu’à 300 volts, ce chiffre est variable en fonction de la tension.
- R : rigide multibrin.
- V : gaine en polychlorure de vinyle (PVC). Lorsqu’un chiffre la précède (2V), cela signifie qu’elle est doublée (double isolation).
- H : harmonisé, conforme aux normes internationales.
- K : souple multibrin.
- U : âme pleine rigide.
- G : fil – précédé de leur nombre et suivi de leur section, ex : 3G2.5mm² = 3 fils de 2.5mm².
Exemple de dénomination de câble électrique
- R2V 3G1.5mm² : rigide multibrin, gaine doublée, tension admissible 200 V, 3 fils de 1.5 mm².
Les codes à respecter pour une installation domestique:
L’alimentation des installations domestiques est effectuée avec des fils et câbles électriques souples également catégorisés, H03WF et H05WF.
- H : harmonisé, conforme aux normes internationales
- 03 : 2 fils jusqu’à 1 mm²
- 05 : de 2 à 5 fils selon le courant (mono ou triphasé) de plus de 1 mm²
- W : isolation PVC des fils et gaines extérieures
- F : fil souple (2F signifie 2 fils souples)
A noter :
- H03RTF : câble transparent ou gainé d’une tresse décorative (décoration).
- H07RNF : gaine en néoprène, isolation des fils en élastomère.

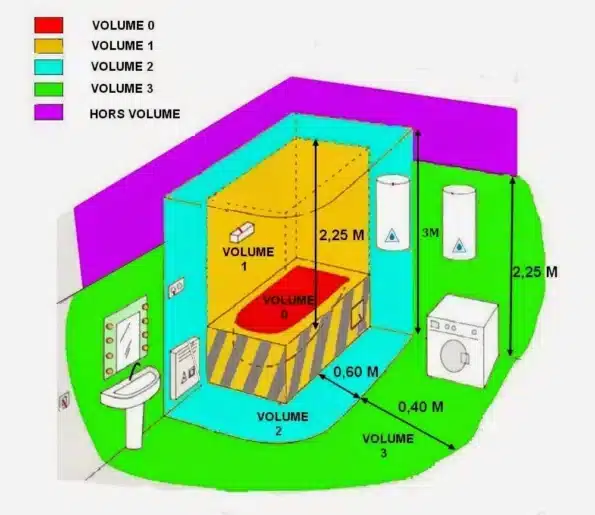

Très Basse Tension : la TBT des salles de bains:
Comme son nom l’indique, la TBT est à très basse tension c’est-à-dire que la tension est comprise entre 0 et 50 V en courant alternatif (de 0 à 120 V en courant continu) alors que la basse tension est comprise entre entre 50 et 999 V. Le fil TBT se présente avec une âme en cuivre recouverte d’une gaine isolante. La TBT est surtout utilisés dans les salles de bains, où les volumes sont réglementés par la norme NF C 15-100, en raison de l’humidité et des risques plus élevé d’électrisation.
Bien choisir le conditionnement des fils et des câbles électriques:
Fils électriques et câbles sont vendus sous forme de couronnes et bobines de :
- 5 à 10 m
- 10 à 25 m
- 25 à 50 m
- 100 m.
En cas de réalisation d’une installation électrique, calculez préalablement la longueur totale de fils pour choisir des couronnes adaptées à vos besoins.
Les gaines ICTA préfilées : une solution optimisée pour les installations encastrées:

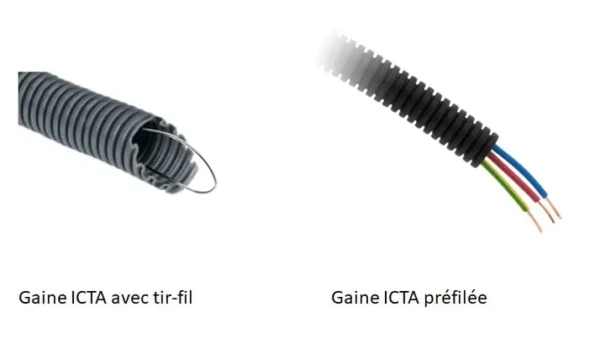

Les gaines ICTA sont les gaines plastiques que l’on retrouve dans les installations électriques encastrées et dans lesquelles l’on retrouve les fils électriques. Toutefois, les gaines ICTA peuvent être livrées avec tir-fil (l’on insère alors les fils électriques dans la gaine que l’on tire avec le tire-fil) ou livrées préfilées (avec fils électriques) ce qui permet un gain de temps et une pose facilitée). Avec ou sans fil, les gaines ICTA sont proposées :
- d’un diamètre de 16 à 32 mm ;
- sous forme de couronne de 5 à 100 m.
Les fils électriques adaptés aux installations multimédias, de communication et domestiques:

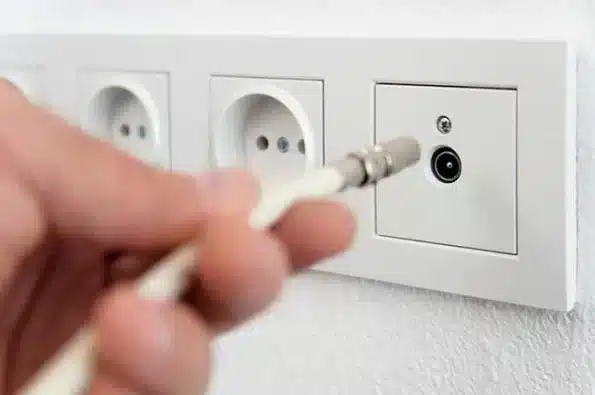

Installation multimédia : des câbles spécifiques
Le raccordement pour distribution terrestre de satellites et réseaux câblés (antenne) est réalisé grâce à des câbles composés d’un blindage tresse doublé après isolation d’un ruban aluminium sous une gaine de protection :
- fil coaxial type 17 ou 21 VATCA (indiquant les pertes de signal, plus le chiffre devant les lettres est haut, meilleure est la transmission). Les connexions sont de type mâle/femelle et peuvent être en 9.50 ou 9.52 mm ;
- préférez le fil coaxial 17 PATCA pour l’extérieur car plus résistant aux UV ;
- préférez les câbles TNT pour pour la réception numérique.
Bien choisir ses fils et câbles pour une installation domestique et de communication
Les autres installations domestiques sont également réalisées avec des fils, câbles et connexions spécifiques.
- Les équipements hifis sont très souvent reliés par des fils de 0.75 mm² de couleur rouge et noire (03VH). Ils peuvent cependant être reliés par du 2 x 1.5 mm² (03VH-H) voire du 2.5 mm² ou plus. L’appellation OFC assure un meilleur signal (résistance à l’oxydation).
- Les équipements audio/vidéo sont reliés par des connexions dites RCA, intégrantes des câbles du même nom (connectique thermo-moulée).

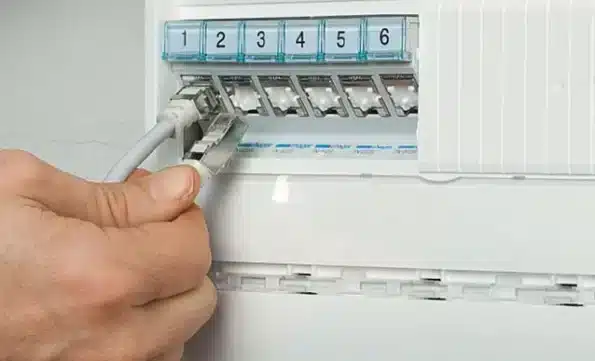

- Les équipements domotiques et les réseaux informatiques et de communications sont reliés par des fiches RJ45. Une pince est nécessaire pour les connexions.
Il est important de respecter les normes et les sections préconisées sous peine d’endommager ces installations et de risques d’incendie.
